Cắt theo chiều dài và xếp chồng các lõi vô định hình

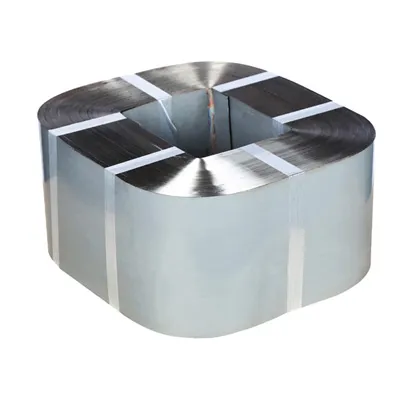

Lõi vô định hình đang trở thành lựa chọn phổ biến của các nhà sản xuất máy biến áp vì việc sử dụng lõi kim loại vô định hình cho phép chế tạo các máy biến áp cỡ nhỏ và tạo ra tiếng ồn thấp hơn khi so sánh với máy biến áp lõi thép silicon. Ngoài ra, máy biến áp lõi vô định hình đã được chứng minh là tiết kiệm năng lượng hơn máy biến áp lõi thép silic, chủ yếu là do nó giảm tổn thất lõi tốt hơn.
Để đáp ứng nhu cầu của thị trường, chúng tôi đã độc lập phát triển dây chuyền cắt lõi vô định hình để đáp ứng nhu cầu của khách hàng về sản xuất lõi máy biến áp, động cơ, cuộn cảm và cuộn kháng.

Yêu cầu báo giá
  • Độ dày cắt
    Độ dày cắt (mm)
    Lên đến 15 lớp
    (mỗi lớp dày 0,025mm).
  • Độ dài cắt
    Độ dài cắt (mm)
    300-2000, 300-3000, 300-3500, 300-5000, 300-8000, 300-10000
  • Tốc độ cắt
    Tốc độ cắt (cắt/phút)
    0-30
  • Tốc độ cấp liệu (m/phút)
    Tốc độ cấp liệu (m/phút)
    5-90

Dây chuyền cắt lõi vô định hình là khâu quan trọng trong sản xuất lõi vô định hình và là thiết bị chuyên dụng quan trọng phục vụ sản xuất lõi máy biến áp. Dây chuyền cắt lõi vô định hình của chúng tôi tự động hóa việc cắt và xếp chồng các dải băng lõi máy biến áp thay vì quy trình xếp lõi thủ công, đặc biệt để sản xuất lõi vô định hình loại C và lõi vô định hình hình xuyến. Chúng tôi là đối tác đáng tin cậy của các nhà sản xuất máy biến áp và các công ty khác yêu cầu lõi vô định hình, chúng tôi có một số mẫu dây chuyền cắt lõi vô định hình với các thông số kỹ thuật khác nhau để cắt lõi vô định hình với nhiều lựa chọn chiều dài khác nhau như 2 mét, 3 mét, 3,5 mét, 5 mét, 8 mét và 10 mét. Những máy cắt lõi vô định hình này cũng có thể được điều chỉnh chính xác theo nhu cầu sản xuất riêng của khách hàng.

Ngoài dây chuyền cắt lõi vô định hình, chúng tôi còn cung cấp lò ủ, băng tải sấy, bàn thao tác có gáy 90 độ và bàn xếp lõi để tạo điều kiện thuận lợi cho nhu cầu sản xuất lõi.

Dây chuyền cắt lõi thép vô định hình
Đặc trưng
  • Dây chuyền cắt lõi vô định hình của chúng tôi được thiết kế như một khối dây chuyền tích hợp, với hệ thống điều khiển điện và các mô-đun chính được lắp đặt bên trong thân máy. Màn hình vận hành được gắn ở phía bên trái của máy sử dụng tay đòn, thuận tiện cho người thao tác.
  • Phát triển thành công công nghệ cân nội tuyến cho dây chuyền sản xuất lõi vô định hình.
  • Phần đầu và khung của dây chuyền cắt lõi vô định hình của chúng tôi có thể tách rời, tạo điều kiện thuận lợi cho việc bảo trì.
  • Sử dụng hệ thống servo, PLC, màn hình cảm ứng của Mitsubishi Nhật Bản, với màn hình cảm ứng màu 10,4 inch.
  • Các bộ phận khí nén chính của dây chuyền cắt lõi vô định hình của chúng tôi nhập từ thương hiệu FESTO của Đức.
  • Kết cấu nâng bệ nạp vật liệu sử dụng thanh dẫn hướng vít bi chất lượng cao, mang lại khả năng chống mài mòn, khả năng chịu tải cao và độ chính xác cao.
  • Hệ thống cấp liệu của dây chuyền cắt lõi vô định hình của chúng tôi đảm bảo hiệu suất ổn định và tin cậy, đảm bảo vận chuyển tốc độ cao các vật liệu vô định hình.
  • Chiều dài cắt được điều khiển bởi mô tơ servo và được điều khiển bằng máy tính, cho phép điều chỉnh độ dài cắt tự động.
  • Tùy chọn model
  • Các bộ phận của dây chuyền cắt lõi vô định hình
Cắt theo chiều dài cho dải vật liệu vô định hình dài 2 mét
Model ZJFT-3-2T
Chiều dài cắt (mm) 300-2000
Chiều rộng cắt (mm) 140-220
Độ dày cắt (mm) Lên đến 15 lớp (mỗi lớp dày 0,025mm).
Tốc độ cắt (cắt/phút) 0-30
Tốc độ cấp liệu (m/phút) 5-90
Chiều cao cửa sổ lõi (mm) 150-850
Chiều rộng cửa sổ lõi (mm) 30-450
Độ dày chồng cửa sổ lõi (mm) 25-130
Độ chính xác chiều dài cắt (mm) ±0.5
Độ chính xác xếp chồng (mm) ±0.5
Nguồn cấp Ba pha 5 dây 380V 50Hz, tổng công suất 10kw
Cấp khí (Mpa) 0-0.7
Diện tích sàn (m) 1.5*2
Tổng trọng lượng (kg) 2500
Sắp xếp lõi Tạm ngưng
Cắt theo chiều dài cho dải vô định hình dài 3 mét
Model ZJFT-3-3T
Chiều dài cắt (mm) 300-3000
Chiều rộng cắt (mm) 140-220
Độ dày cắt (mm) Lên đến 15 lớp (mỗi lớp dày 0,025mm).
Tốc độ cắt (cắt/phút) 0-30
Tốc độ cấp liệu (m/phút) 5-90
Chiều cao cửa sổ lõi (mm) 150-850
Chiều rộng cửa sổ lõi (mm) 30-450
Độ dày chồng cửa sổ lõi (mm) 25-130
Độ chính xác chiều dài cắt (mm) ±0.5
Độ chính xác xếp chồng (mm) ±0.5
Nguồn cấp Ba pha 5 dây 380V 50Hz, tổng công suất 10kw
Cấp khí (Mpa) 0-0.7
Diện tích sàn (m) 1.5*3
Tổng trọng lượng (kg) 2500
Sắp xếp lõi Tạm ngưng
Cắt theo chiều dài cho dải vô định hình dài 3,5 mét
Model ZJFT-3-3.5T
Chiều dài cắt (mm) 300-3500
Chiều rộng cắt (mm) 140-220
Độ dày cắt (mm) Lên đến 15 lớp (mỗi lớp dày 0,025mm).
Tốc độ cắt (cắt/phút) 0-30
Tốc độ cấp liệu (m/phút) 5-90
Chiều cao cửa sổ lõi (mm) 150-850
Chiều rộng cửa sổ lõi (mm) 30-450
Độ dày chồng cửa sổ lõi (mm) 25-130
Độ chính xác chiều dài cắt (mm) ±0.5
Độ chính xác xếp chồng (mm) ±0.5
Nguồn cấp Ba pha 5 dây 380V 50Hz, tổng công suất 10kw
Cấp khí (Mpa) 0-0.7
Diện tích sàn (m) 1.5*3.5
Tổng trọng lượng (kg) 2500
Sắp xếp lõi Tạm ngưng
Cắt theo chiều dài cho dải vô định hình dài 5 mét
Model ZJFT-3-5T
Chiều dài cắt (mm) 300-5000
Chiều rộng cắt (mm) 140-220
Độ dày cắt (mm) Lên đến 15 lớp (mỗi lớp dày 0,025mm).
Tốc độ cắt (cắt/phút) 0-30
Tốc độ cấp liệu (m/phút) 5-90
Chiều cao cửa sổ lõi (mm) 150-850
Chiều rộng cửa sổ lõi (mm) 30-450
Độ dày chồng cửa sổ lõi (mm) 25-130
Độ chính xác chiều dài cắt (mm) ±0.5
Độ chính xác xếp chồng (mm) ±0.5
Nguồn cấp Ba pha 5 dây 380V 50Hz, tổng công suất 10kw
Cấp khí (Mpa) 0-0.7
Diện tích sàn (m) 1.5*5
Tổng trọng lượng (kg) 2500
Sắp xếp lõi Đặt theo chiều ngang
Cắt theo chiều dài cho dải vô định hình dài 8 mét
Model ZJFT-3-8T
Chiều dài cắt (mm) 300-8000
Chiều rộng cắt (mm) 140-220
Độ dày cắt (mm) Lên đến 15 lớp (mỗi lớp dày 0,025mm).
Tốc độ cắt (cắt/phút) 0-30
Tốc độ cấp liệu (m/phút) 5-90
Chiều cao cửa sổ lõi (mm) 150-850
Chiều rộng cửa sổ lõi (mm) 30-450
Độ dày chồng cửa sổ lõi (mm) 25-130
Độ chính xác chiều dài cắt (mm) ±0.5
Độ chính xác xếp chồng (mm) ±0.5
Nguồn cấp Ba pha 5 dây 380V 50Hz, tổng công suất 10kw
Cấp khí (Mpa) 0-0.7
Diện tích sàn (m) 1.5*8
Tổng trọng lượng (kg) 2500
Sắp xếp lõi Đặt theo chiều ngang
Cắt theo chiều dài cho dải vô định hình dài 10 mét
Model ZJFT-3-10T
Chiều dài cắt (mm) 300-10000
Chiều rộng cắt (mm) 140-220
Độ dày cắt (mm) Lên đến 15 lớp (mỗi lớp dày 0,025mm).
Tốc độ cắt (cắt/phút) 0-30
Tốc độ cấp liệu (m/phút) 5-90
Chiều cao cửa sổ lõi (mm) 150-850
Chiều rộng cửa sổ lõi (mm) 30-450
Độ dày chồng cửa sổ lõi (mm) 25-130
Độ chính xác chiều dài cắt (mm) ±0.5
Độ chính xác xếp chồng (mm) ±0.5
Nguồn cấp Ba pha 5 dây 380V 50Hz, tổng công suất 10kw
Cấp khí (Mpa) 0-0.7
Diện tích sàn (m) 1.5*10
Tổng trọng lượng (kg) 2500
Sắp xếp lõi Đặt theo chiều ngang

Dây chuyền cắt lõi vô định hình chủ yếu bao gồm hệ thống cấp liệu, máy cắt, hệ thống xếp lõi và sắp xếp tự động, bảng điều khiển chính và hệ thống điều khiển điện.

Máy tháo cuộn (Hệ thống cấp liệu)
Máy tháo cuộn (Hệ thống cấp liệu)

Nạp nguyên liệu là bước đầu tiên trong dây chuyền cắt lõi vô định hình, được trang bị ba bộ tháo cuộn, mỗi bộ có khả năng chứa tới 5 lớp vô định hình với chiều dài xấp xỉ 1 tấn. Ba bộ tháo cuộn cung cấp đồng bộ 15 lớp vô định hình để cắt. Vì dải vô định hình tương đối mỏng, khoảng 0,025mm mỗi lớp, nên việc sử dụng ba bộ giải cuộn để vận chuyển 15 lớp vô định hình cùng một lúc giúp cải thiện đáng kể hiệu quả cắt và xếp chồng.

Đặc trưng
  • Ba bộ tháo cuộn được cấu hình trong dây chuyền cắt lõi vô định hình này, mỗi bộ tháo cuộn có thể được sử dụng độc lập hoặc cùng lúc.
  • Mỗi bộ tháo cuộn có khả năng kiểm soát tốc độ vô cấp.
  • Cả ba bộ tháo cuộn đều được lắp tích hợp trên khung trượt máy, giúp cho việc vận chuyển, lắp đặt và di chuyển trở nên thuận tiện hơn.
Cắt theo chiều dài (Máy cắt)
Cắt theo chiều dài (Máy cắt)

Máy cắt của dây chuyền cắt lõi vô định hình của chúng tôi sử dụng mô tơ phụ có quán tính thấp để cấp liệu và hai xi lanh khí tác động kép được sử dụng để thực hiện chuyển động ép và nâng của các con lăn cấp liệu phía trên. Áp suất xi lanh khí có thể điều chỉnh trong phạm vi từ 0 đến 0,7 MPa. Đầu và thân máy cắt được thiết kế theo cấu trúc mô-đun cho phép tháo rời, giúp việc bảo trì thiết bị trở nên thuận tiện. Phần cắt sử dụng các dẫn hướng tuyến tính nhập khẩu, động cơ servo công suất cao với cơ cấu thanh quay và các dụng cụ cắt có độ chính xác cao để đáp ứng yêu cầu cắt độ chính xác cao.

Bảng điều khiển chính và hệ thống điều khiển điện
Bảng điều khiển chính và hệ thống điều khiển điện

Tất cả các chức năng của dây chuyền cắt lõi vô định hình có thể được thực hiện thông qua bảng điều khiển chính, sử dụng hệ thống điều khiển thông minh PLC để nạp liệu, cắt và xếp chồng vật liệu một cách tự động. Khi bảng điều khiển chính hoạt động, màn hình hiển thị cho phép theo dõi trạng thái của hệ thống theo thời gian thực, giúp đảm bảo hoạt động trơn tru của dây chuyền cắt theo chiều dài. Nhiều nút dừng khẩn cấp được bố trí dọc theo đường vận hành và kiểm tra của bảng điều khiển chính để đảm bảo an toàn trong các tình huống khẩn cấp. Các hoạt động khí nén ở các bộ phận khác nhau của máy đều được điều khiển bởi chương trình và có thể điều chỉnh được.

Hệ thống xếp và sắp xếp dải vật liệu tự động
Hệ thống xếp và sắp xếp dải vật liệu tự động

Chuyển động tuyến tính của bàn xếp của chúng tôi đạt được thông qua mô tơ servo thông qua cơ cấu, thanh răng và bánh răng có tốc độ thay đổi. Khi nhận được một lô vật liệu, bàn xếp có thể được định vị theo các yêu cầu của chương trình đặt trước để đáp ứng các yêu cầu cán khác nhau cho lõi vô định hình. Độ dày xếp chồng được điều khiển bằng cơ cấu xi lanh áp suất có giới hạn; dựa trên tín hiệu giới hạn, nó có thể tự động hạ xuống cho đến khi độ dày xếp đáp ứng yêu cầu cốt lõi. Tùy thuộc vào độ dài cắt khác nhau, chúng tôi có thể cung cấp hai loại cơ chế sắp xếp: loại treo và loại đặt ngang.

FAQ
Các nhà sản xuất thiết bị điện, nhà sản xuất sản phẩm điện tử, công ty tự động hóa công nghiệp và công ty sản xuất máy sử dụng lõi vô định hình cho máy biến áp điện, máy biến áp điện tử, máy biến áp tần số cao, máy biến áp sạc xe điện, v.v.
Lõi vô định hình mang lại những ưu điểm như độ thấm cao hơn, mật độ từ tính cao hơn, giảm tổn thất phân phối và lõi, dải đặc tính tần số rộng, lực cưỡng bức thấp hơn, tổn thất không tải thấp hơn, độ tăng nhiệt độ thấp hơn và khả năng chống ăn mòn tuyệt vời so với lõi biến áp làm bằng vật liệu khác.
Máy biến áp lõi vô định hình có tổn thất trễ thấp hơn do cấu trúc phi tinh thể của thép vô định hình. Điều này có nghĩa là ít năng lượng bị lãng phí dưới dạng nhiệt trong quá trình từ hóa và khử từ của lõi.
Lõi vô định hình chủ yếu được sử dụng trong máy biến áp lõi vô định hình nhưng cũng được ứng dụng trong cuộn cảm, bộ điều khiển, động cơ, cuộn kháng và bất kỳ thiết bị nào có yêu cầu hiệu suất tần số cao, tổn thất thấp.
Dây chuyền cắt lõi của chúng tôi chủ yếu bao gồm các hệ thống cắt và xếp chồng hoàn toàn tự động, bộ truyền động chính và các bộ phận điều khiển đi kèm.
Dây chuyền cắt lõi vô định hình của chúng tôi chủ yếu được các nhà sản xuất máy biến áp lõi vô định hình sử dụng, bao gồm các nhà sản xuất lõi máy biến áp và nhà sản xuất máy biến áp điện.
Dây chuyền cắt lõi máy biến áp của chúng tôi có ưu điểm vượt trội vì dễ vận hành, độ chính xác cắt cao, hiệu quả sản xuất cao, độ tin cậy và mức độ tự động hóa cao. Nó dẫn đầu về các chỉ số hoạt động tổng thể ở thị trường trong nước.
Dây chuyền cắt lõi vô định hình của chúng tôi có thể gia công lõi hình chữ C và lõi hình xuyến dùng trong máy biến áp.
Dây chuyền cắt lõi vô định hình của chúng tôi chủ yếu dành cho cắt dải hình chữ nhật, với chiều rộng cắt từ 140mm đến 220mm và chiều dài cắt từ 300mm đến 10.000mm.
Chúng tôi cung cấp cả dịch vụ bảo trì thiết bị trực tuyến và bảo trì tại chỗ dựa trên yêu cầu của khách hàng. Đồng thời chúng tôi cũng cung cấp đào tạo kỹ thuật cho người dùng. Trong trường hợp đặc biệt khi kỹ sư dịch vụ không thể đến nhà máy của khách hàng, dịch vụ chẩn đoán và bảo trì từ xa có thể được cung cấp.
Liên hệ

Chúng tôi chuyên cung cấp dây chuyền sản xuất lõi thép vô định hình và các thiết bị liên quan, chẳng hạn như lò ủ, băng tải sấy, bàn thao tác, v.v. Vui lòng liên hệ với chúng tôi để biết thêm thông tin chi tiết.

Dây chuyền sản xuất lõi vô định hình

Dây chuyền sản xuất lõi vô định hình là một hệ thống được thiết kế để sản xuất lõi vô định hình. Các quy trình chính liên quan đến dây chuyền sản xuất này bao gồm cắt, ủ, sấy khô, nghiêng (lật), thử nghiệm, v.v.
Ngoài việc sản xuất và cung cấp dây chuyền sản xuất lõi vô định hình, chúng tôi còn là đối tác tin cậy của các nhà sản xuất máy biến áp, các công ty sản xuất lõi biến áp, cán màng để phát triển các giải pháp sản xuất lõi toàn diện, đáp ứng các yêu cầu về thông số kỹ thuật và nhu cầu sản xuất.
